CD5 серия (Displacement)


CD5 серия (Displacement)

     Триангуляционные лазерные датчики смещения незаменимы в задачах, требующих высокоточного измерения расстояния до объекта в статике, или в динамике. Кроме того, например, используя пару датчиков можно проводить измерения толщины различных объектов.

    В основу работы всех лазерных высокоточных сенсоров смещения положен принцип оптической триангуляции. Более подробно с этим методом измерения можно ознакомиться по ссылке>>>.

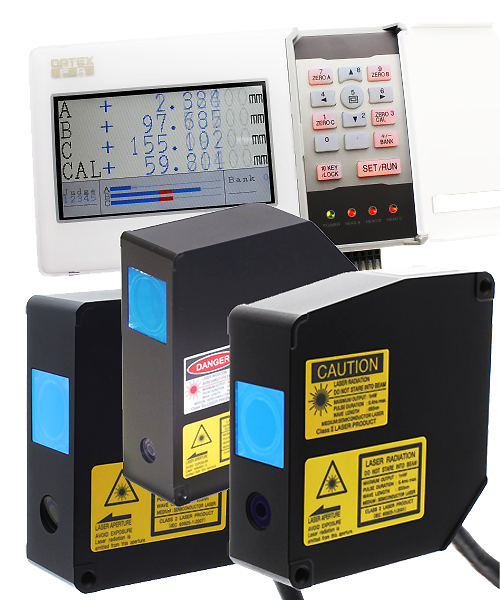

    CD5 относится к старшей серии триангуляционных лазерных датчиков перемещения. Топовая серия датчиков имеет независимые оптические головки, которые могу работать как с контроллером, так и самостоятельно с выдачей данных по интерфейсу RS-422.

    Производитель позиционирует сенсоры серии следующим образом: для работы на маленьких дистанциях: 30+/-5мм с узким пятном CD5-30 и с увеличенным в ширину пятном CD5-W30; для средних дистанций: 85+/-20мм с узким пятном CD5-85 и с увеличенным в ширину пятном CD5-W85; для больших и ультрабольших дистанций: 350+/-100мм, 500+/-200мм, 2000+/-500мм. Кроме того у датчиков работающих на малых и средних дистанциях есть возможность выбора режима работы (диффузное/зеркальное) отражение. Также в серии имеются 2 модели датчиков предназначенных для работы с прозрачными и зеркальными объектами CD5-L.

     Высокая точность измерений до 0,02мкм обеспечивается приемной матрицей, имеющей высокую линейность (0.05% для CD5-85) и электронным затвором, скорость работы которого контролируется и корректируется автоматически в зависимости от отражательной способности объекта, что обеспечивает выбор наилучшего уровня освещенности для точного измерения расстояния, и минимизирует возможные ошибки.

     Контроллер CD-5A имеет легкочитаемый цветной TFT LCD-дисплей размером 4,3", отображающий суммарную информацию, такую как: измеряемое расстояние для каждой датчика, рассчетнные данные, статус выходных каналов, номер подключенного банка. К контроллеру можно подключить до 3-х датчиков, обработка данных с которых будет вестись одновременно в режиме мультивычисления. Контроллер CD5A соединяется  с ПК, посредством интерфейса RS-232C или USB. Прикладное ПО Sensor Navigator позволяет изменять и контролировать большую часть настроек датчиков, контроллера и вычислительных процессов.



ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДАТЧИКОВ СЕРИИ:

-Диапазон напряжения питания: 12-24 VDC (+/-10%) или от контроллера CD5A;

-Источник света: Полупроводниковый красный лазер (длина волны 650, 658 нм);

-Точность, мкм: 0,02-30;

-Линейность, %: от +/-0,05 от полной шкалы;

-Рабочий диапазон температур: -100 до +500 C;

-Ударопрочность: 50G по трем осям X,Y,Z;

-Категория влагозащиты: IP67;

-Материал корпуса: Алюминиевое литье

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОТРОЛЛЕРОВ СЕРИИ:

-Диапазон напряжения питания: 12-24 VDC+/-10%;

-Аналоговый выход: Выход по напряжению +/-10В (F.S.), Токовый выход 4-20 мА (F.S.);

-Сигнальный выход: NPN или PNP (открытый коллектор), макс.-100мА (24VDC);

-Контрольный выход: NPN или PNP (открытый коллектор), макс.-100мА (24VDC);

-Интерфейс: RS-232/USB;

-Рабочий диапазон температур: -100 до +450 C;

-Категория влагозащиты: IP20;

-Материал корпуса: Поликарбонат



Загрузить описание pdf >>>

Купить датчики  Optex FA CD5 (Displacement) серии>>>
