Расходомер KTS/KTP/KTM серий

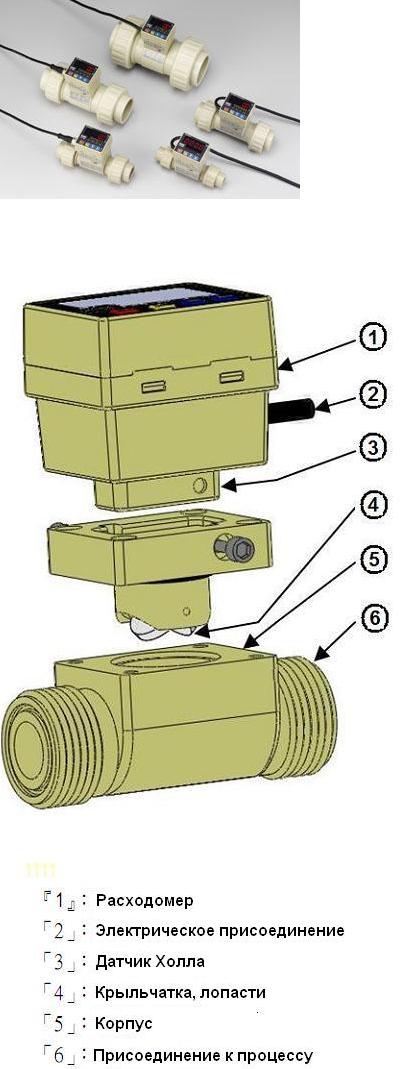

РасходомерРасходомеры лопастного типа производства Fotek служат для контроля расхода маловязких жидкостей. Имеет возможность установки прямо на трубопроводную сеть через тройник. Функционально делятся на:
KTS-серия ресходомеров имеющих импульсный дискретный выход, измерение мгновенного расхода;
KTP-серия ресходомеров имеющих импульсный дискретный выход и интерфейс RS-485, измерение мгновенного и общего расхода;
KTM-серия ресходомеров имеющих импульсный дискретный выход и аналоговый выход 4..20mA или 0..5V, измерение мгновенного и общего расхода.


Общие Технические Характеристики
Номинальный диаметр
DN15-DN50
Измеряемая среда
Вода или химические среды
Погрешность измерений
1%
Max рабочий расход
10 м/сек, максимально
Min рабочий расход 0,3 м/сек, минимально
Рабочее давление
5 бар
Материал крыльчатки
(выбирается при заказе)
PCV - Поливинилхлорид
PP - Полипропилен
PF (PVDF) - Поливинилиденфторид
SUS 316 - Нержавеющая сталь
Температура измеряемой среды
 PCV - до 50°C
PP - до 80°C
PF - до 100°C
SUS 316 - до 120°C
Класс защиты
IP-65
Электрическое присоединение
Встроенный кабель или M12 коннектор



              Спецификация
Модель   KTS     KTP
KTM
Рабочее напряжение
10 - 30 VDC
Измерение мгновенного расхода 0.0 ~ 999.9 LPM (4 digits)
Управляющий выход
Реле
 NPN транзистор (150mA max)
Измерение общего расхода   -   0.0 ~ 999999 (6 digits)
Управляющий выход  -   NPN транзистор (150mA max)
Трансмиттер значения расхода
Импульсный дискретный
выход NPN
 -  4..20mA или 0..5V
Интерфейс  -  RS-485  -


Где купить расходомер>>>

Таблица для заказа: пример - KTP– 15 – RS – PF – M12

1Серия

[KTM]= Роторный измеритель потока с трансмиттером.

[KTP]= Роторный измеритель потока с расходомером.

[KTS]= Роторный измеритель потока.

[KTW]= Роторный датчик потока.

2Виды технического подключения

[15]= DN151/2”

[20]= DN203/4”)

[25]= DN251”)

[40]= DN401 1/2”)

[50]= DN502”

3Информационный и интерфейсные выходы:

[Non]= Без связи

[RS]= KTP RS-485 или передача по MODBUS

[A]= KTM & KTW выход4 ~ 20mA

[V]= KTM & KTW выход0 ~ 5V

[P]= KTW импульсный выход.

4Материал изделия

[PP]= PP - Полипропилен

[PF]= PVDF - Поливинилиденфторид

[PVC]= PVC - Поливинилхлорид

[ST]= SUS 316 - Нержавеющая сталь

5Способ электрического присоединения:

[Non]= Провод3m

[5m]= Провод5m

[M12]= Разъем M12
