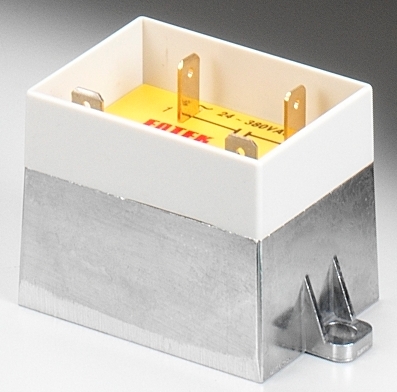

Однофазные твердотельные реле серии EZR с плоскими клеммами производства Fotek


EZRТвердотельные полупроводниковые реле  предназначены для бесконтактной коммутации нагревательных элементов, ламп, сварочных агрегатов и других устройств с резистивным типом нагрузки и рабочим напряжением от 24 до 480В переменного тока, или 5…60B постоянного тока. Для коммутации индуктивной нагрузки необходимо иметь 5 - 8-ми кратный запас по току.

По типу управления твердотельные реле EZR делятся на управляемые напряжением постоянного или  переменного тока.

Реле, управляемые уровнем напряжения, позволяют производить включение/отключение нагрузки за  счет подачи или снятия  номинального управляющего сигнала: Метод управления: «коммутация при переходе тока через ноль».


В отличие от обычных электромеханических,  твердотельное реле не имеет механических частей и контактов. Коммутация цепей нагрузки осуществляется бесконтактно за счет коммутации встроенных полупроводниковых элементов. За счёт бесконтактного переключения полупроводниковое реле  имеет следующие преимущества перед электромеханическим:

  - Отсутствие искр и электрической дуги при коммутации;

- Существенно меньший уровень электромагнитных помех;

- Имеет существенно больший ресурс и не требует профилактических работ в процессе эксплуатации;

- Высокое быстродействие;

- Небольшие размеры и хорошую теплоотдачу.












 Технические характеристики твердотельных реле с «коммутацией при переходе тока через ноль»:




Тип DC-AC

управление постоянным током

Тип AC-AC

 управление переменным током

Модель

         EZR-40DA,  EZR -40DA-H

       EZR-40AA,  EZR -40AA-H

Ном. управляющее напряжение

4…32V DC

90…250V AC

Напряжение включения/ выключения

вкл > 3.0 VDC /

выкл < 3.0 VDC

вкл > 35VAC/

выкл < 35VAC

Ток срабатывания

15мА max

1VА max

Метод управления

Коммутация при переходе тока через ноль

Номинальное напряжение нагрузки

24…380V AC

90…480V AC ("Н" в обозначении)

Пиковое напряжение

1200VAC min

Номинальный ток нагрузки

 40А

соответственно

40А

соответственно

Максимальный кратковременный ток

10x от номинального

10x от номинал

Ток утечки

5 мА max

5 мА max

Время отклика на входной сигнал

менее 10 мс

Диэлектрическая прочность

более 4 кВ АС / 1мин

Сопротивление изоляции

более 100 МОм / 500V DC

Диапазон рабочих температур

-40°С…+80°С



Схема подключения:                                                                                                    Габаритные размеры:


EZR

EZR


































Загрузить описание pdf >>>



Купить твердотельные полупроводниковые реле EZR >>>
