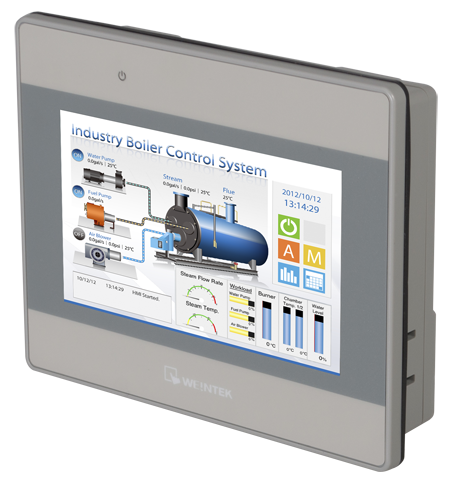

MT8050iE Сенсорная панель оператора 4,3"


Серия операторских панелей MT8000iE является эволюционным развитием линейки MT8000i и включает в себя четыре модели с диапазоном диагоналей от 4.3 до 10.1 дюйма. Сохранив удачные технические наработки, реализованные в предыдущей серии MT8000i, компания Weintek при производстве панелей новой серии MT8000iE, добилась при уменьшении себестоимости продукта, увеличения производительности за счет использования нового более быстрого процессора А8 и увеличенного вдвое объема ОЗУ. Также были улучшены эргономические параметры. Так глубина цветопередачи теперь составляет от 262к до 16М цветов, что позволяет оператору более комфортно работать с графической информацией. На фоне общей тенденции к уменьшению габаритных размеров приборов и устройств, серия панелей оператора MT8000iE также «похудела» в глубину, что отразилось не только на ее внешнем виде, он стал более изящным, но и на возможности установки ее в более ограниченные пространства.

  Самая малогабаритная в линейке MT8000iE, панель оператора MT8050iE, имеет TFT-экран 4,3 дюйма. Уверенную работу программного обеспечения, а это уже EasyBuilderPro версии 4.0 или выше, обеспечивает RISC-процессор Cortex A8 с тактовой частотой 600MHz в связке с ОЗУ объемом 128М и энергонезависимой памятью 128М.

  Коммуникационные возможности операторской панели MT8070iE реализованы посредством 2-х COM-портов с двойной изоляцией интерфейсов RS-485/422/232, сетевого порта Ethernet 10/100 Base-T и шины USB2.0. Большой список совместимых контроллеров и внешних устройств обеспечивает универсальность использования панелей оператора MT8070iE.

  Совокупность всех вышеприведенных характеристик и преимуществ операторской панели MT8050iE, позволяет рекомендовать данную панель для использования в автоматизированных системах контроля и управления, как производительное, надежное и недорогое решение.



Панель оператора MT-8050iE производства Weintek имеет:
   - Цветной TFT  сенсорный экран 4,3", разрешение 480x272;
   - 32-битный процессор RISC 600MHz, RAM DDR 128Mb, DOM 128Mb onBoard;
   - 2 x COM-порта, интерфейсы RS-232/422/485, USB2.0 а также 1 x 10/100 Ethernet (Base-T) ;
   - Защита IP65 по передней панели, питание 24VDC;
   - Бесплатное программное обеспечение EasyBuilderPro V4.00.01.

Список поддерживаемых контроллеров



Технические характеристики



Дисплей Диагональ 4,3 дюйма
Яркость 500 кд / м2
Контрастность 500 : 1

Количество цветов

16 млн.
Разрешение 480 x 272
Подсветка LED
Срок службы подсветки 30 тыс. часов
Сенсорный экран Тип сенсора 4-проводной резистивный
Процессор Тип процессора Cortex A8 32bit RISC 600MHz
Память Постоянная память 128MB
Оперативная память 128MB
Порты В/В Слот для SD Нет
USB хост 1 x USB 2.0
USB клиент N/A
Ethernet порт 1 x 10/100 Base-T
COM порт  COM1 (RS232 / RS485, 2W/4W)
COM3 (RS485 2W)
Звук (Audio) нет
Питание Потребляемое напряжение 24 ±20% VDC
Потребляемая мощность 300 mA
Часы реального времени Встроенные
Физические характеристики Размеры панели 128 x 102 х 32 мм
Вес панели 0,25 кг
Окружающая среда Маркировка CE

Соответствует стандартам:EN 55022:2010 + AC:2011, EN 55024:2010, EN 61000-3-2:2006+A2:2009, EN 61000-3-3:2008, AS/NZS CISPR 22:2009+A1:2010

FCC N/A
UL

N/A

Сопротивление напряжению 500 VAC (1 минута)
Сопротивление изоляции Свыше 50 МОм при 500 VDC
Виброустойчивость 10 - 25 Гц по всем трем осям, 2G, 30 минут
Степень защиты IP65 - только передняя панель
Температура при хранении -20 °C ~ 60 °C
Температура при эксплуатации 0 °C ~ 50 °C
Влажность при эксплуатации 10-90% RH (без конденсата)



Купить панель Weintek >>>


Файлы для загрузки:


Загрузить описание MT8050iE.pdf>>>
