Лазерные триангуляционные датчики ООО "НПП "Призма"


Датчик LS5

Назначение: Лазерные триангуляционные датчики предназначены для использования в системах измерения различных геометрических параметров (толщина, непрямолинейность, внутренний и внешний диаметры), сканирования профиля изделий сложной формы, определения положения объектов. На базе датчиков могут быть построены системы автоматического управления различными процессами (правка изделий, прокат листовых материалов и др.)

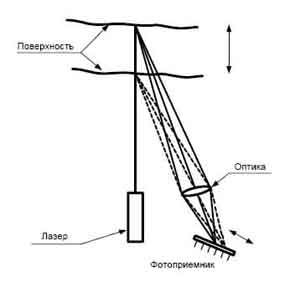

Принцип действия: Принцип действия датчика иллюстрируется рисунком. На поверхности объекта формируется световая метка. Изображение световой метки проецируется на позиционно-чувствительный фотоприемник (ПЗС). При изменении расстояния от датчика до объекта происходит перемещение изображения световой точки в плоскости фотоприемника. Микропроцессор производит вычисление координат изображения. По координатам изображения точки определяется расстояние до объекта.

Датчик подключается к компьютеру и сразу после интсталляции программы Вы можете проводить измерения. Программа позволяет настраивать множество параметров датчика и сохранять их в энергонезависимой памяти. Датчик легко интегрируется в любые изимерительные системы, так как все команды обмена открыты и подробно описаны.

Результаты измерения доступны в цифровом (RS-485/RS-232) и аналоговом виде (0-20мА/4-20мА/0-10В), программируемые NPN-выходы позволяют напрямую подключать к датчикам исполнительные механизмы. Подробная информация представлена в pdf-описании.

В таблице представлены основные параметры датчиков:


Модель LS5- 5/2 6/5 10/6 20/15 30/30 50/100
Ближняя граница, мм 5 6 10 20 30 50
Диапазон измерения, мм 2 5 6 15 30 100
Разрешение 0,01% от диапазона
Максимальная погрешность 0,1% от диапазона

 Возможно изготовление датчиков с диапазоном измерения под Вашу задачу.
